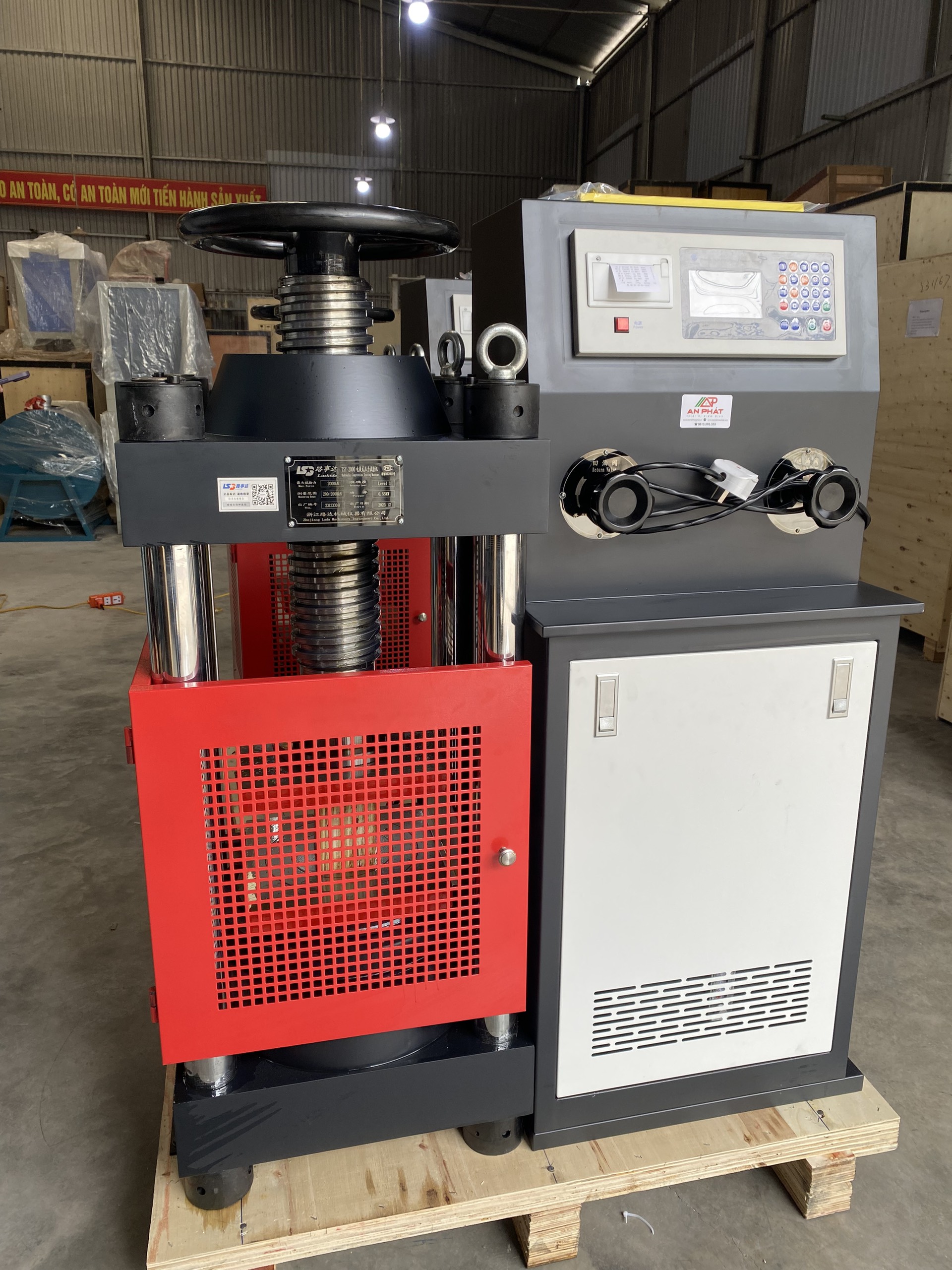

Máy nén bê tông 2000KN LS Luda TSY-2000

Máy nén bê tông là gì?

Máy nén bê tông là một thiết bị chuyên dụng dùng để thực hiện thí nghiệm nén trên các mẫu bê tông. Mục đích chính của việc này là xác định cường độ chịu nén của bê tông, từ đó đánh giá chất lượng và độ bền của bê tông.

Công dụng máy nén bê tông

• Đảm bảo chất lượng công trình: Qua kết quả thí nghiệm, chúng ta có thể biết được bê tông có đạt được mác bê tông thiết kế hay không, từ đó đảm bảo chất lượng và độ bền của công trình.
• Kiểm soát chất lượng vật liệu: Máy nén bê tông giúp kiểm soát chất lượng của các nguyên vật liệu dùng để sản xuất bê tông như xi măng, cát, đá.
• Đánh giá hiệu quả công nghệ: Máy nén bê tông giúp đánh giá hiệu quả của các công nghệ sản xuất và thi công bê tông mới.

Cấu tạo và hoạt động của máy nén bê tông:

Một máy nén bê tông thường bao gồm các bộ phận chính sau:

• Khung máy: Là phần chịu lực chính của máy.
• Tấm ép: Dùng để ép mẫu bê tông.
• Pit-tông: Tạo ra lực nén lên mẫu bê tông.
• Hệ thống thủy lực: Tạo ra áp lực để điều khiển pit-tông.
• Đồng hồ đo lực: Hiển thị lực nén tác dụng lên mẫu bê tông.

Nguyên lý hoạt động: Khi đặt mẫu bê tông vào giữa hai tấm ép, pit-tông sẽ di chuyển xuống dưới dưới tác dụng của áp lực thủy lực, gây ra lực nén lên mẫu bê tông. Đồng hồ đo lực sẽ hiển thị giá trị lực nén lớn nhất mà mẫu bê tông chịu được trước khi bị phá hủy.

Thông số kỹ thuật

• Model: TSY-2000
• Hãng sản xuất: Ls Luda
• Lực kiểm tra tối đa: 2000kN
• Phạm vi đo hiệu quả: 10-100
• Độ chính xác của giá trị chỉ báo tải: tốt hơn ± 1%
• Hành trình piston tối đa mm:50
• Đường kính piston mm: Φ250
• Áp suất định mức của bơm thủy lực MPa: 40
• Khoảng cách giữa tấm áp suất trên và dưới mm: 320
• Kích thước tấm ép mm: 260 × 260
• Hiển thị điện tử, tự động lưu giữ kết qủa nén và in kết quả sau khi nén.

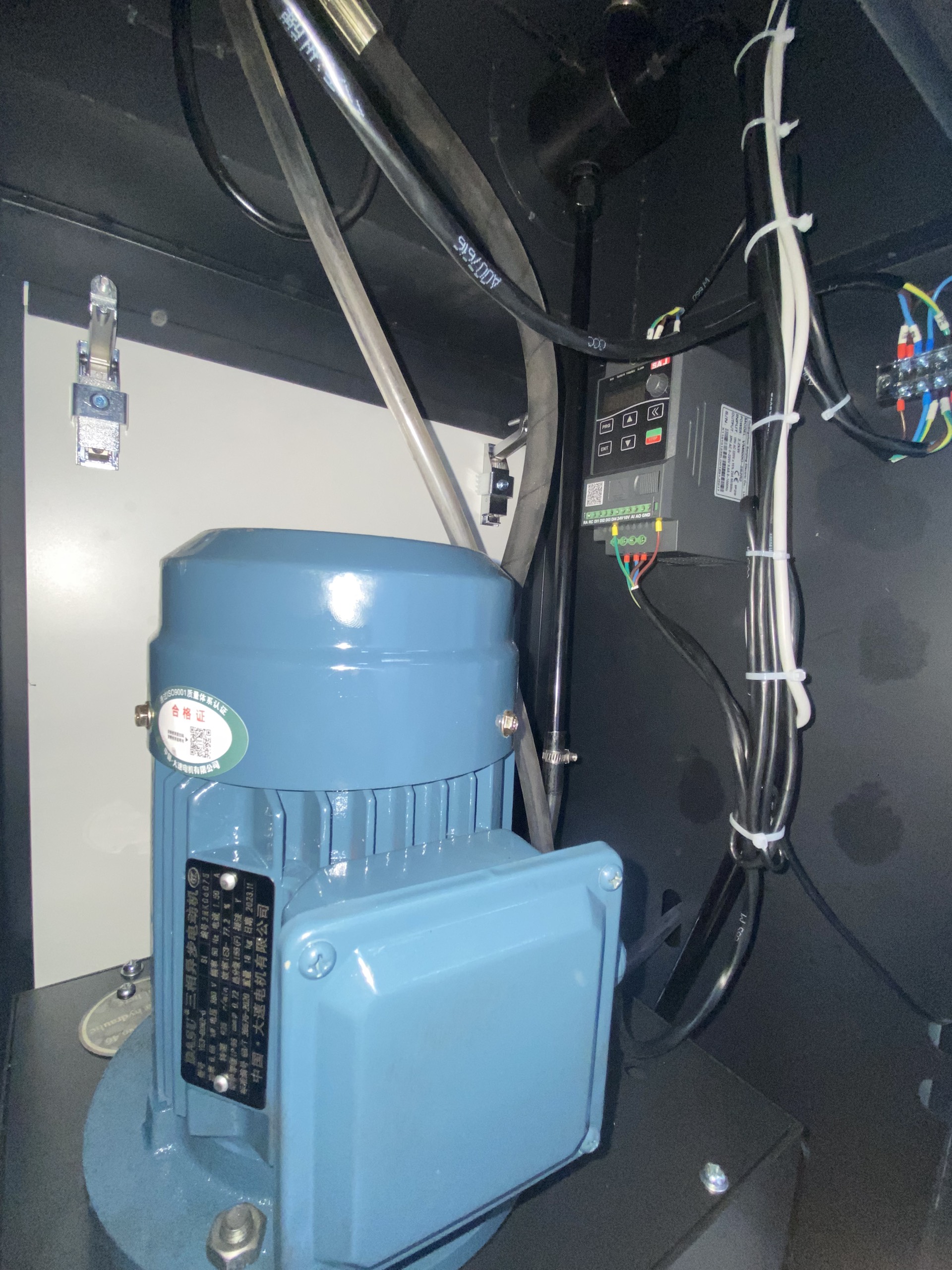

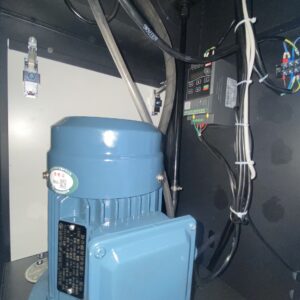

• Công suất động cơ bơm dầu kW: 0,75
• Điện áp nguồn: AC220V±10%, 50Hz
• Kích thước tổng thể mm: 920×400×1200
• Trọng lượng khoảng : 700kg

Ứng dụng của máy nén bê tông:

• Xác định mác bê tông: Đây là ứng dụng phổ biến nhất.
• Kiểm tra chất lượng bê tông: Đánh giá chất lượng bê tông tại các công trình xây dựng.
• Nghiên cứu vật liệu: Nghiên cứu các loại bê tông mới, các phụ gia bê tông.

Hướng dẫn sử dụng

Bước 1: Cắm nguồn điện, bật bơm dầu ( nút nguồn màu xanh hình vuông trên bộ điều khiển)

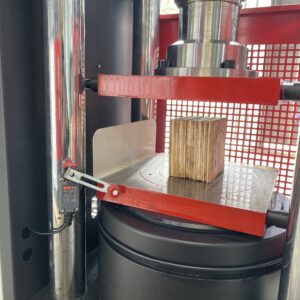

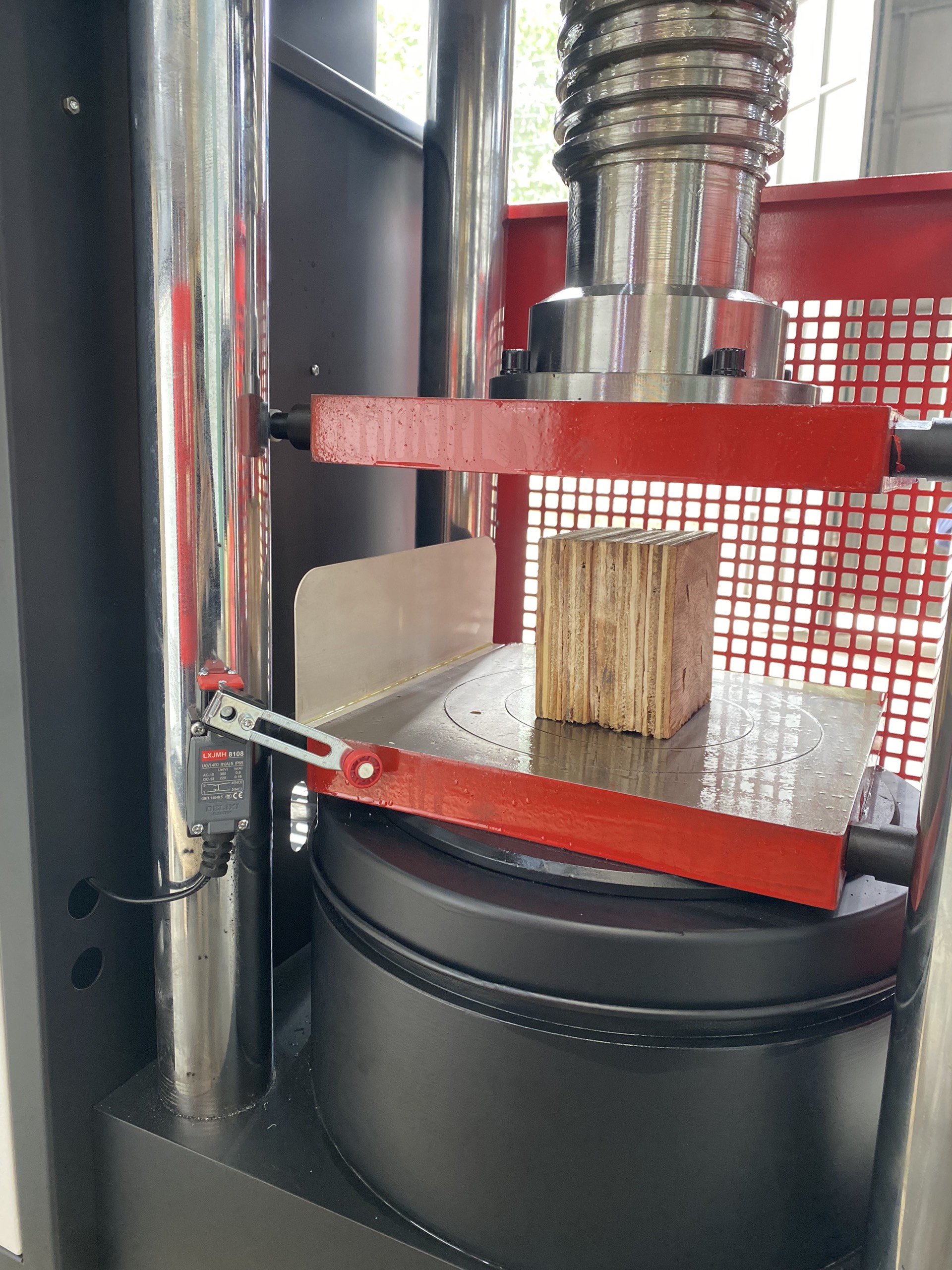

Bước 2: Cho mẫu vào máy, đặt đúng tâm thớt nén phía dưới. Dùng tay điều chỉnh vít me sao cho mặt trên của thớt nén gần chạm bề mặt mẫu thử. Khoảng cách tốt nhất khoảng 5-7mm

Bước 3:  Nếu trị số trên 2 màn hình không ở số “0” thì bấm nút “reset” để đưa các giá trị về “0” . màn hình trên hiển thị giá trị lực Kn. màn hình dưới thể hiện tốc độ tăng tải với đơn vị Kn/s

Bước 4: Đóng van khóa dầu ( van bên tay trái) theo chiều kim đồng hồ

Bước 5: Mở van gia tải ( van bên tay phải) theo chiều ngược kim đồng hồ. mở từ từ quan sát tốc độ tăng tải trên màn hiển thị của bộ điều khiển. điều chỉnh sao cho giá trị lực tăng tải phù hợp, nằm trong dải cho phép của tiêu chuẩn đối với mỗi loại vật liệu.

Bước 6: khi mẫu bị phá hủy máy sẽ phát ra tiếng kêu “bíp” đồng thời giá trị lực nén sẽ được máy in nhiệt in ra.

Lực max ở màn hình phía trên sẽ dừng ở giá trị lớn nhất trong vòng khoảng 3-5 giây để cho phép thí nghiệm viên đọc và lưu kết quả vào sổ mộc.

Đóng van gia tải ( van bên phải). Mở van khóa dầu ( van bên trái).
