Gá từ gắn đồng hồ so là phụ kiện không thể thiếu khi sử dụng đồng hồ so trong các công việc đo kiểm cơ khí chính xác. Với đế nam châm từ tính mạnh, tay đòn linh hoạt và khả năng giữ chắc đồng hồ so, thiết bị giúp người dùng thực hiện các phép đo ổn định, nâng cao độ chính xác và giảm sai số trong quá trình kiểm tra chi tiết máy.
Nếu bạn đang tìm kiếm gá từ đồng hồ so chất lượng cao, độ bền tốt và giá thành hợp lý, Công ty Cổ phần Thiết bị Kiểm định An Phát là đơn vị cung cấp uy tín với nhiều mẫu mã đáp ứng đa dạng nhu cầu sử dụng.
Gá từ gắn đồng hồ so là gì?

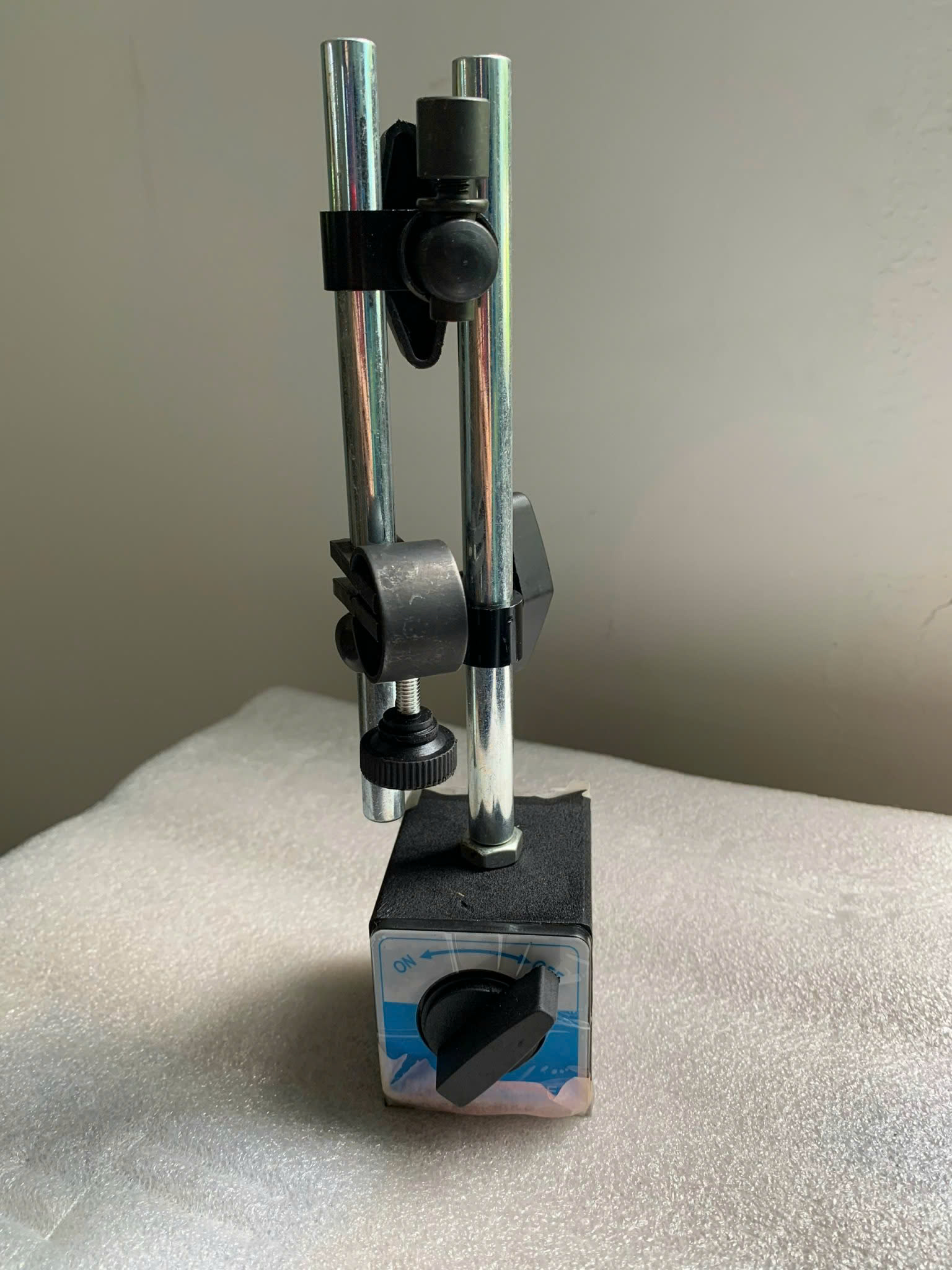

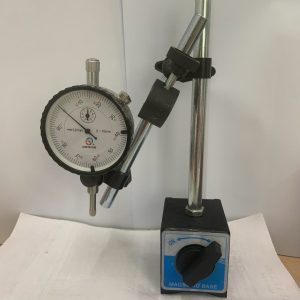

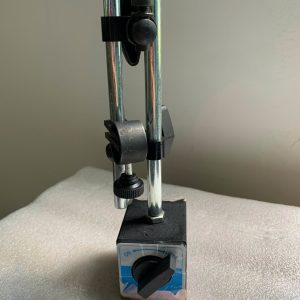

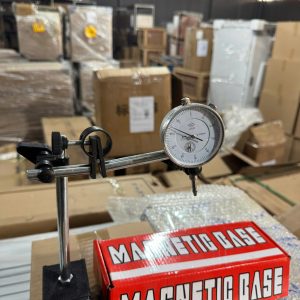

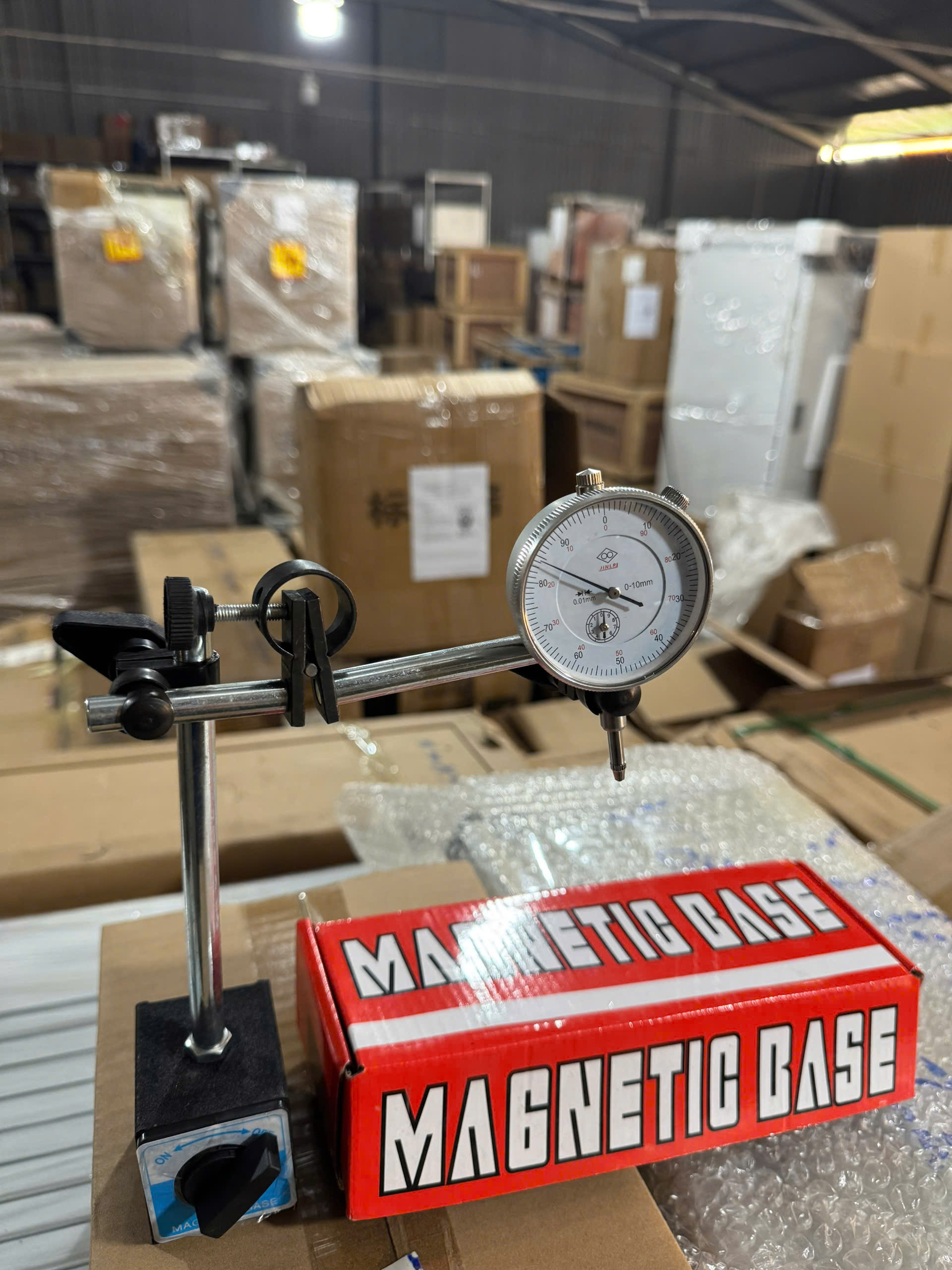

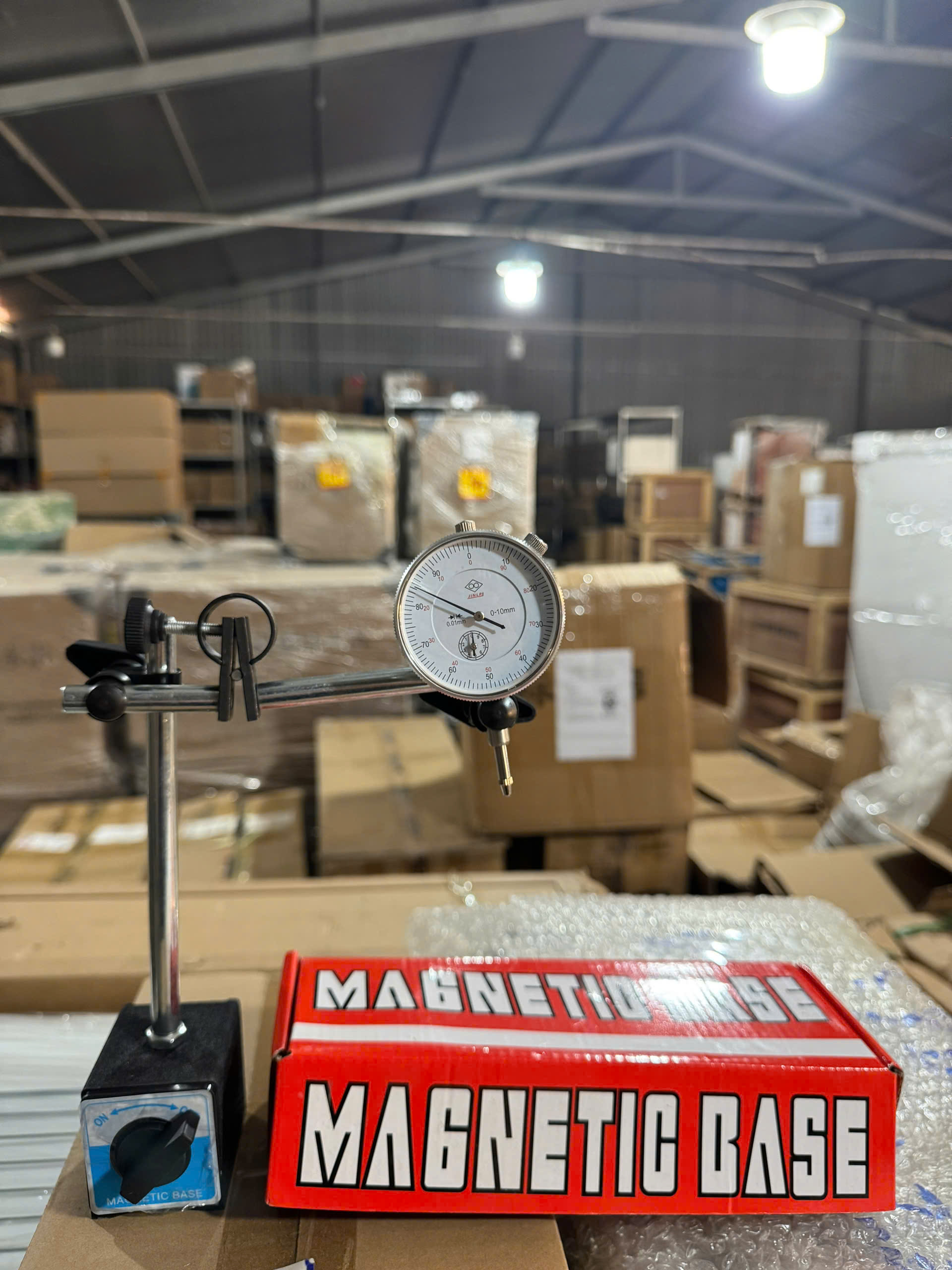

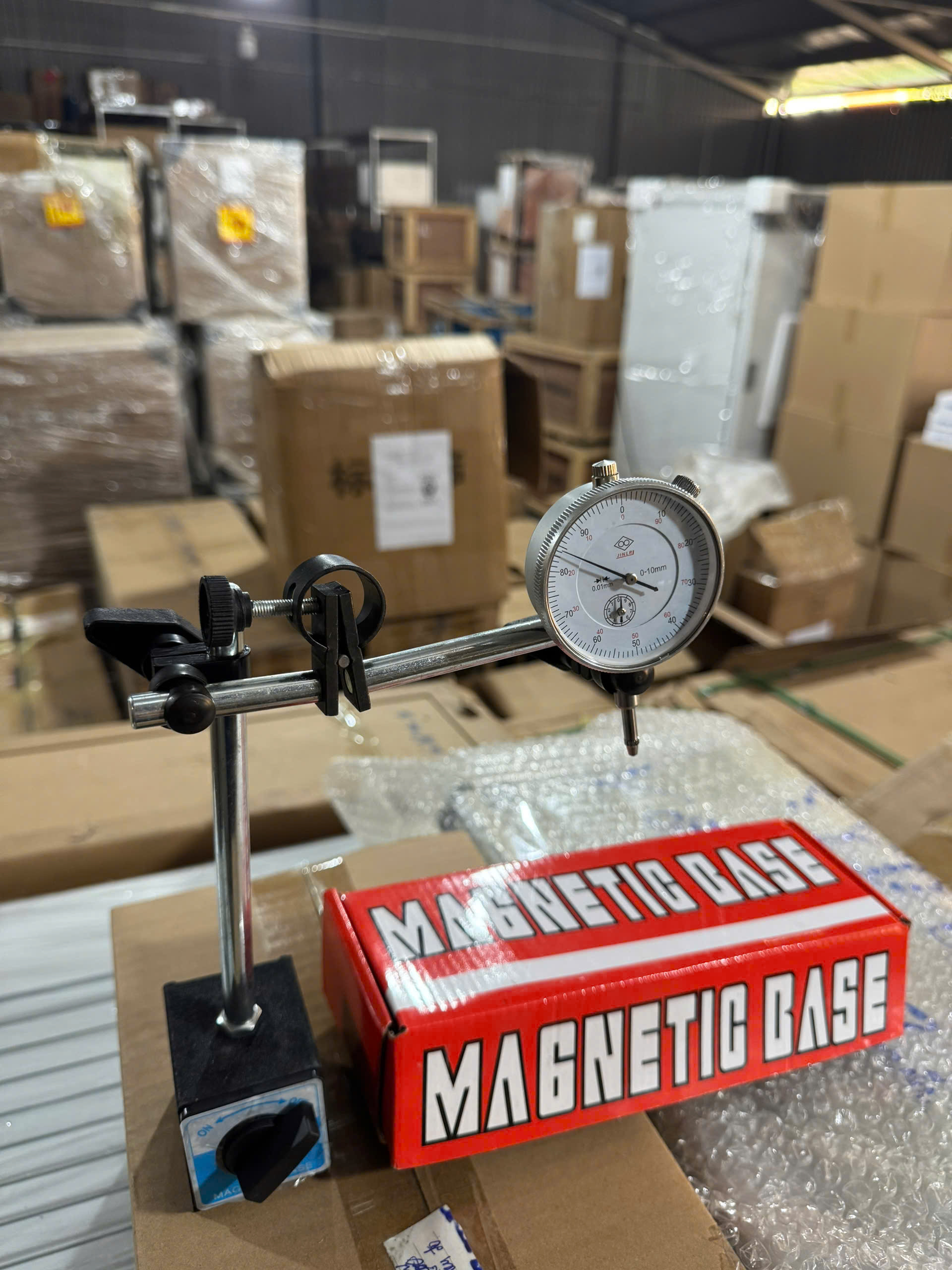

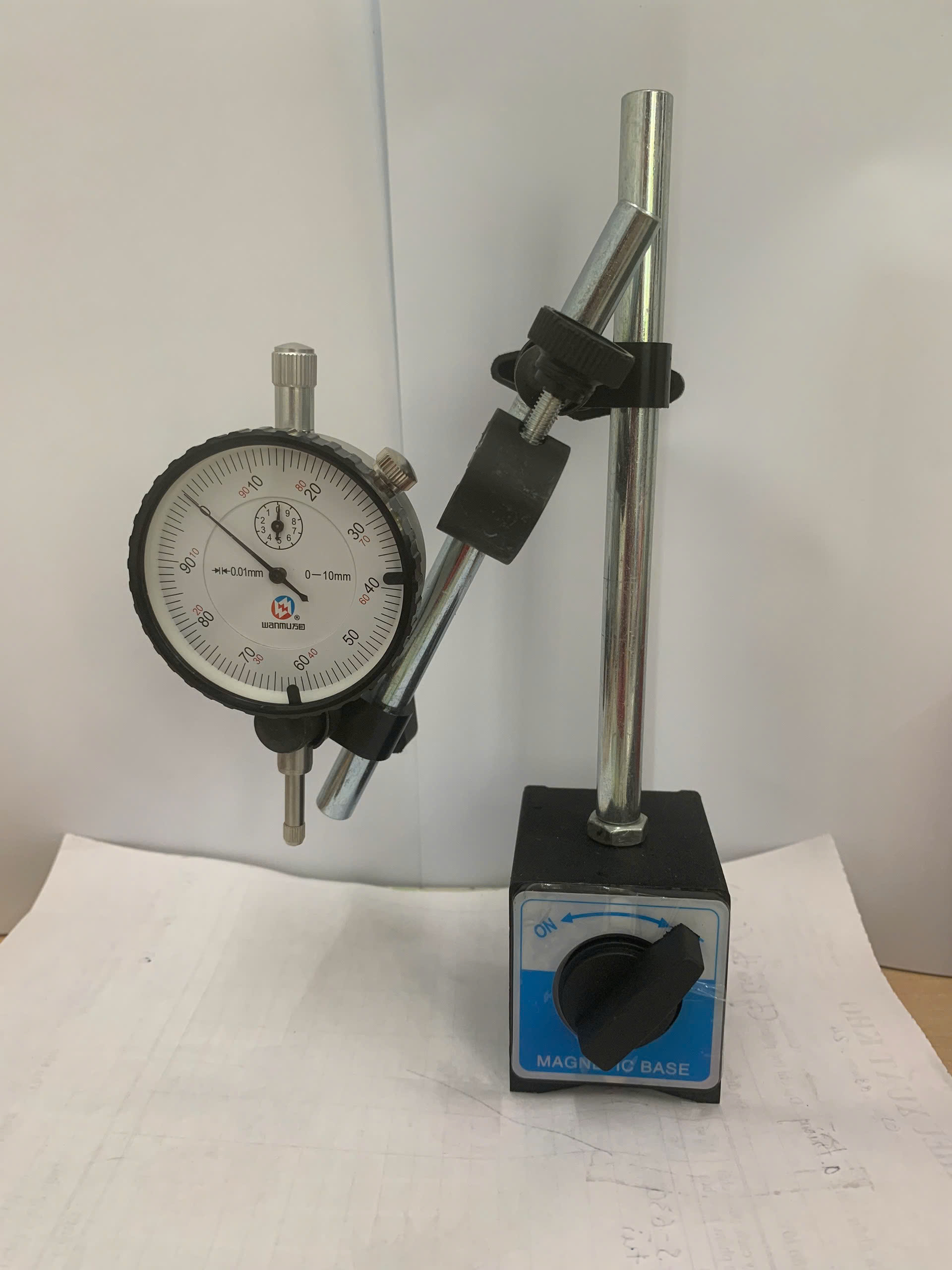

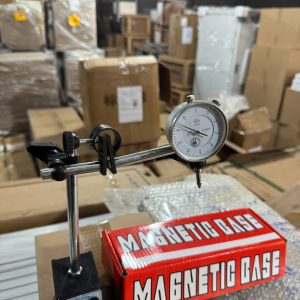

Gá từ gắn đồng hồ so (Magnetic Base for Dial Indicator) là giá đỡ chuyên dụng dùng để cố định đồng hồ so hoặc đồng hồ so chân gập trong quá trình đo.
Thiết bị sử dụng đế nam châm vĩnh cửu có khả năng bám chắc lên các bề mặt kim loại như:
- Bàn máp
- Bàn máy CNC
- Máy tiện
- Máy phay
- Máy mài
- Máy khoan
- Khung thép
- Các kết cấu bằng sắt thép
Nhờ hệ thống tay đòn có nhiều khớp xoay, người dùng dễ dàng điều chỉnh vị trí đầu đo đến đúng điểm cần kiểm tra.
Cấu tạo của gá từ gắn đồng hồ so
Một bộ gá từ tiêu chuẩn thường bao gồm:
1. Đế nam châm
- Nam châm từ lực lớn
- Công tắc ON/OFF tiện lợi
- Bám chắc trên bề mặt thép
- Không cần khoan hay bắt vít
2. Tay đòn điều chỉnh
- Gồm nhiều khớp nối
- Có thể xoay 360°
- Điều chỉnh linh hoạt nhiều góc
3. Cơ cấu khóa
Chỉ cần siết một núm khóa là toàn bộ tay đòn được cố định, giúp đồng hồ không bị rung trong quá trình đo.
4. Đầu kẹp đồng hồ
Phù hợp với:
- Đồng hồ so chân Ø8 mm
- Đồng hồ so chân én
- Nhiều loại đồng hồ so thông dụng
Ưu điểm nổi bật của gá từ đồng hồ so
Lực hút nam châm mạnh
Đế từ có khả năng giữ chắc trên bề mặt kim loại, hạn chế tối đa hiện tượng rung lắc.
Điều chỉnh linh hoạt
Tay đòn có thể:
- Xoay nhiều hướng
- Điều chỉnh chiều cao
- Thay đổi góc đo nhanh chóng
Độ ổn định cao
Giữ đồng hồ cố định giúp kết quả đo có độ chính xác cao hơn.
Thao tác nhanh
Công tắc bật/tắt từ giúp việc đặt và tháo gá diễn ra nhanh chóng.
Độ bền cao
- Thân kim loại chắc chắn
- Chống va đập tốt
- Phù hợp môi trường xưởng cơ khí
Thông số kỹ thuật tham khảo
| Thông số | Giá trị |
|---|---|
| Loại | Gá từ gắn đồng hồ so |
| Đế | Nam châm vĩnh cửu |
| Công tắc | ON/OFF |
| Lực hút | Khoảng 60 – 80 kg (tùy model) |
| Đường kính kẹp | Ø8 mm |
| Chiều cao | 200 – 400 mm (tùy model) |
| Khả năng xoay | 360° |
| Vật liệu | Thép hợp kim |
Ứng dụng của gá từ gắn đồng hồ so
Gá từ được sử dụng rộng rãi trong:
- Kiểm tra độ đảo trục
- Đo độ đảo mặt bích
- Kiểm tra độ song song
- Kiểm tra độ vuông góc
- Kiểm tra độ đồng tâm
- Đo độ phẳng
- Kiểm tra độ đảo bạc đạn
- Kiểm tra độ mòn chi tiết
- Căn chỉnh máy CNC
- Căn chỉnh máy tiện
- Căn chỉnh máy phay
- Kiểm tra khuôn mẫu
- Đo kiểm trong phòng QC, QA
Hướng dẫn sử dụng
Để đạt kết quả đo chính xác:
- Làm sạch bề mặt kim loại nơi đặt gá.
- Đặt đế từ lên vị trí cần cố định.
- Gạt công tắc sang chế độ ON để kích hoạt nam châm.
- Điều chỉnh tay đòn và đầu kẹp sao cho đầu đo tiếp xúc đúng vị trí.
- Khóa các khớp tay đòn trước khi tiến hành đo.
- Sau khi sử dụng, chuyển công tắc về OFF để tháo gá.
Lưu ý khi sử dụng
- Chỉ sử dụng trên bề mặt kim loại có từ tính.
- Không đặt trên bề mặt nhiều dầu mỡ hoặc gỉ sét.
- Tránh va đập mạnh làm ảnh hưởng đến độ chính xác của tay đòn.
- Bảo quản nơi khô ráo để tăng tuổi thọ thiết bị.
- Kiểm tra lực hút nam châm định kỳ nếu sử dụng với tần suất cao.
Vì sao nên mua gá từ gắn đồng hồ so tại Mr.Quân – Công ty Cổ phần Thiết bị Kiểm định An Phát?
Mr.Quân – Công ty Cổ phần Thiết bị Kiểm định An Phát chuyên cung cấp các thiết bị đo lường và kiểm tra cơ khí với nhiều năm kinh nghiệm, mang đến cho khách hàng những sản phẩm chất lượng cùng dịch vụ chuyên nghiệp.
Cam kết của Quân An Phát:
- Sản phẩm chính hãng, chất lượng cao.
- Giá thành cạnh tranh.
- Tư vấn lựa chọn đúng nhu cầu sử dụng.
- Giao hàng nhanh trên toàn quốc.
- Hỗ trợ kỹ thuật và hướng dẫn sử dụng tận tình.
- Chính sách bảo hành rõ ràng.
Kết luận
Gá từ gắn đồng hồ so là phụ kiện quan trọng giúp cố định đồng hồ so chắc chắn, nâng cao độ chính xác và hiệu quả trong các phép đo cơ khí. Với thiết kế linh hoạt, lực hút mạnh và độ bền cao, sản phẩm được ứng dụng rộng rãi trong các nhà máy, xưởng gia công cơ khí, phòng QC và phòng thí nghiệm.
Nếu bạn đang cần mua gá từ gắn đồng hồ so chất lượng, hãy liên hệ Công ty Cổ phần Thiết bị Kiểm định An Phát để được tư vấn sản phẩm phù hợp với nhu cầu và nhận báo giá tốt nhất.
